Рупор. Конструкция и расчет.

За счет того, что устье имеет диаметр больше диаметра диффузора головки, направленность такого рупора острее направленности головки. Поэтому звуковая энергия концентрируется на оси рупора и звуковое давление здесь возрастает. Во второй модификации (узкогорлой) рупор сочленяется с диафрагмой (диффузором) головки через предрупорную камеру, играющую роль, аналогичную роли электрического согласующего трансформатора. Здесь согласуются механические сопротивления подвижной системы головки и горла рупора, что увеличивает нагрузку на диафрагму и как бы повышает ее сопротивление излучения, благодаря чему сильно повышается КПД. Таким образом, это дает возможность получить большое звуковое давление.

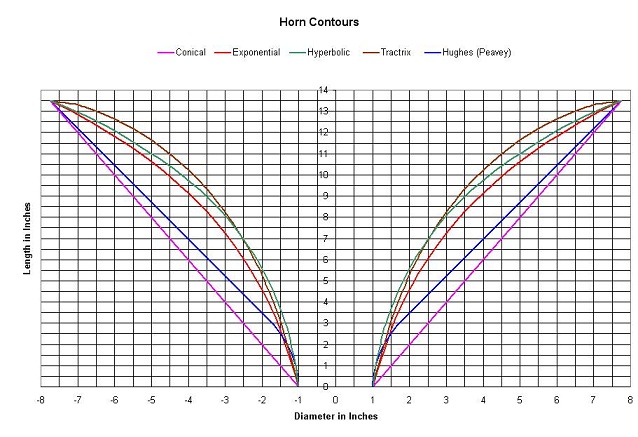

Имеется много различных типов рупоров, но практически наиболее часто применяют в бытовой аппаратуре экспоненциальный рупор, сечение которого изменяется по закону: где S 0 – площадь входного отверстия рупора, ? – показатель экспоненты. На рис. 1 приведены различные профили рупоров: Как можно вывести из формулы выше, поперечное сечение такого рупора увеличивается на одинаковое процентное значение через каждую единицу его осевой длины. Значение этого процентного приращения определяет нижнюю граничную частоту рупора.

На рис. 2 представлена зависимость процентного приращения поперечного сечения на 1 см осевой длины от нижней граничной частоты. Так, например, чтобы обеспечить воспроизведение рупором нижней граничной частоты 60 Гц, площадь поперечного сечения должна увеличиваться на 2% через каждый 1 см его осевой длины. Эту зависимость можно представить и в виде следующего выражения: где k – приращение площади поперечного сечения, %. Для низких частот (до 500 Гц) это выражение упрощается и принимает вид: f гр.н = 27k. Если рупор делается квадратного или круглого сечения, то сторона квадрата или диаметр круга должны увеличиваться на каждый 1 см длины рупора на v k процентов.

Если же его делают прямоугольного сечения с постоянной высотой, то ширина сечения рупора должна увеличиваться на k процентов на каждый 1 см его длины. Однако выдержать необходимое процентное увеличение сечения еще не достаточно для хорошего воспроизведения низких частот. Нужно иметь достаточную площадь его выходного отверстия – устья. Его диаметр (или диаметр равновеликого круга) должен быть: Так, для нижней граничной частоты 60 Гц диаметр устья составит около 1,8 м. Для боле низких граничных частот размеры устья будут еще больше. Кроме того, рупорная головка, хорошо воспроизводя низшие частоты (выше f гр.н ), недостаточно хорошо воспроизводит широкий частотный диапазон. Учитывая это, целесообразно иметь две рупорных головки: одну для воспроизведения низких, а другую – для высоких частот.

На рис. 3 представлен внешний вид и сечение такой АС с двумя рупорными головками и фазоинвертором для воспроизведения частот ниже f гр.н рупора. Применение низкочастотных рупорных оформлений в жилых помещениях ограничено размерами помещения. Однако, если такая возможность имеется, то расчет рупора следует начинать, задавшись площадью устья по выбранной нижней граничной частоте, уменьшая сечение на процентов на каждый 1 см осевой длины до тех пор, пока не достигают площади сечения, равной площади диффузора головки. При этом, для того чтобы сопрячь головку с широкогорлым рупором, рупор должен иметь сечение той же формы, т.е. круглое или эллиптическое. Для узкогорлых рупоров идентичность фомы сечения и диафрагмы головки не обязательно, так как горло и диафрагма сочленяются через предрупорную камеру. Отметим, сто высота камеры должна быть существенно больше амплитуды колебаний подвижной системы головки во избежание возникновения сильных нелинейных искажений из-за несимметричности деформации объема воздуха в камере. Однако слишком большая высота предрупорной камеры ухудшает воспроизведение высоких частот.

Иногда, чтобы уменьшить габаритные размеры АС, применяют свернутые рупоры, различные конструкции которых показаны на рис. 4. Свернутые рупоры рассчитывают практически так же, как и обычные. При расчете профиля необходимо следить за тем, чтобы в местах перехода (сгиба колен) не было резких изменений сечений, вызывающих нерегулярности в частотной характеристике.
